Ed32: 2010/1/31 - 2010/2/7

【Mouse】USB Mouse Packet

標籤： mouse

【原理】

usb mouse/hid device透過 packet 回傳給 os，告訴OS它的動作。

【封包】

範例一: Logitech/M-UV83(046D:C016)
按鍵按下去彈起來除了下面的封包還會有一個 00xN(個，N同收到的封包長度) 的封包，以下省略。
非 HID 的作法，基本上封包長度為 4 個。
* 左鍵 01 00 00 00
* 右鍵 02 00 00 00
* 中鍵 04 00 00 00
* 上移 00 00 FF 00
* 下移 00 00 01 00
* 左移 00 FF 00 00
* 右移 00 01 00 00
範例二: Razer/RZ01-005 Gaming Mouse(1532:0101)
由於像上面這樣去解析封包太麻煩了(每一款滑鼠的封包可能都不一樣)。所以就不寫了，改採hid方式。
HID方式: (TBD)

【參考】

Linux上面的作法，透過input_report_key(還要再研究)
http://lxr.linux.no/#linux+v2.6.32/drivers/hid/usbhid/usbmouse.c

static void usb_mouse_irq(struct urb *urb)
{
        struct usb_mouse *mouse = urb->context;
        signed char *data = mouse->data;
        struct input_dev *dev = mouse->dev;
        int status;

        switch (urb->status) {
        case 0:                 /* success */
                break;
        case -ECONNRESET:       /* unlink */
        case -ENOENT:
        case -ESHUTDOWN:
                return;
        /* -EPIPE:  should clear the halt */
        default:                /* error */
                goto resubmit;
        }

        input_report_key(dev, BTN_LEFT,   data[0] & 0x01);
        input_report_key(dev, BTN_RIGHT,  data[0] & 0x02);
        input_report_key(dev, BTN_MIDDLE, data[0] & 0x04);
        input_report_key(dev, BTN_SIDE,   data[0] & 0x08);
        input_report_key(dev, BTN_EXTRA,  data[0] & 0x10);

        input_report_rel(dev, REL_X,     data[1]);
        input_report_rel(dev, REL_Y,     data[2]);
        input_report_rel(dev, REL_WHEEL, data[3]);

        input_sync(dev);
resubmit:
        status = usb_submit_urb (urb, GFP_ATOMIC);
        if (status)
                err ("can't resubmit intr, %s-%s/input0, status %d",
                                mouse->usbdev->bus->bus_name,
                                mouse->usbdev->devpath, status);
}

USB Monitor/Win7底下可用
http://www.hhdsoftware.com/Products/home/usb-monitor.html
USB分析工具1 - SnoopyPro 和 usbmon(另一套usb 封包擷取軟體)
http://top.ampbb.net/search/label/開發工具

【Enhanced CTorrent】Console Mode BT

標籤： bt

【基本】

有時候想抓bt 的東西，又不想灌有gui界面的 bt 軟體。
這軟體用c++寫的，可以在Console底下跑。
CTorrent Control Server (CTCS)是這軟體的前端界面，是用Perl寫的。

【安裝】

直接用 apt-get 安裝
```
$apt-get install ctorrent
```

【使用】

假設要抓Debian

$wget http://cdimage.debian.org/debian-cd/5.0.4/i386/bt-cd/debian-504-i386-CD-1.iso.torrent
$wget http://cdimage.debian.org/debian-cd/5.0.4/i386/bt-cd/debian-504-i386-CD-2.iso.torrent
$ctorrent debian-504-i386-CD-1.iso.torrent &
$ctorrent debian-504-i386-CD-2.iso.torrent &

【其他】

BitTorrent C Library by ksmathers http://freshmeat.net/projects/libbt/
qbittorrent 用 c++/qt/libtorrent-rasterbar 寫的。 http://qbittorrent.sourceforge.net/

【Debug】四位並口診斷卡

標籤： debug

【目的】

嘗試當成Debug card(Port 80)來用。

【型號】

並口四位 ST-8669

【原理】

基本上就是往 378 丟資料。

【設備】

主機板: ASUS P5KPL-C/1600。

【操作】

用DOS開機，打開debug/debug32。

範例，接連丟 11, 22, 33 到 Debug Card。

C:\>debug32
Debug32 – Version 1.0

CPU = 686, Real Mode, Id/Step = 06FD, A20 disabled
-o 378 11[Enter]
-o 378 22[Enter]
-o 378 33[Enter]
-q [Enter]
C:\>

【問題】

IBM X61 上面無法使用，是不是還要設定甚麼。
硬體上面兩顆按鍵不知是要做甚麼的。

【參考】

並列埠 http://www.usinglinux.org/docu/translations/zh/mini/IO-Port-Programming.txt

【CMOS】RTC

標籤： debug, rtc

【目的】

顯示目前CMOS的時間。

【原理】

此範例是跑Vista下用debug.exe。
debug.exe是跑在模擬模式，就是讀的只是一塊Vista模擬出來的區域，所以是只能讀不能寫。
基本上是由 port 70下命令，port 71去收。

【操作】

請直接參考下面參考連結。

【參考】

CMOS Real Time Clock http://www.robvanderwoude.com/debug.php#RTC
獲取當前的年月份時分秒http://www.cnblogs.com/ddos/archive/2009/07/11/1520880.html

【Port 80】Port80 card

標籤： port80

【目的】

使用除錯卡顯示數字。

【使用】

接好Port 80。
打開 debug32.exe，直接往Debug card丟 11。
範例1
```
C:\>debug32
- o 80 11
```

範例2

C:\>debug32
- a 100
317D:0100 MOV DX,80
317D:0103 MOV AL,11
317D:0105 OUT DX,AL
317D:0105 [Enter]

-p (大概跑個3次)

【參考】

遺忘的瑞士軍刀Debug應用實例秀 http://www.yesadmin.com/8/171334/index.html
除錯卡 http://www.ezkit.com.tw/big5/DEBUG_CARD.htm

【Debug32】E820 memory probing

標籤： debug32, e820

【原理】

透過INT15/E820，讀取 Memory Map，一次讀 20 bytes。

【平台】

主機板: ASUS P5KPL-C/1600。

【工具】

debug32 http://www.phatcode.net/downloads.php?id=180
E820工具 http://biosengineer.blogspot.com/2008/07/int-15haxe820h.html

【使用】

範例一: 用Debug嘗試拿到 e820 的資料。

C:\>debug32
Debug32 - Version 1.0

CPU = 686, Real Mode. Id/Step = 0FF2, A20 disable
-a 100
317D:0100 mov eax, 0000e820 ; eax = E820
317D:0106 mov ecx, 14       ; ecx = 20, size of memory
317D:010C mov edx, 534d4150 ; edx = ASCII 'SMAP'
317D:0112 mov di,  200
317D:0115 int 15 [Enter]
317D:0117 [Enter]
-p [Enter] (-p下個約5次)

AX=4150 BX=0001 CX=0014 DX=4150 SP=0000 BP=0000 SI=0000 DI=0200
DS=313C ES=313C SS=313C CS=313C IP=0117 NV UP DI PL NZ NA PO NC
317D:0115 CD15          INT     15h
Instruction Breakpoint

-d 200 [Enter]
317D:0200 00 00 00 00 00 00 00 00-00 FC 09 00 00 00 00 00
317D:0210 01 00 00 00 93 01 83 C4-08 8D 46 F6 89 46 F0 8C

上面結果為

Offset	Name	Value
00~03	BaseAddrLow	00000000
04~07	BaseAddrHigh	00000000
08~0B	LengthLow	0009FC00
0C~0F	LengthHigh	00000000
10~13	Type	00000001

像上面的探測要一直跑到C Flag或其他條件成立，基本上Sanos那邊code照抄就好。

範例二: 用E820.EXE嘗試拿到 e820 的資料。

C:\>e820 >> m
C:\>type m
BassLow  BaseHigh  SizeLow  SizeHigh  Type
------------------------------------------------------
00000000 0000      0009FC00 0000    1 AddressRangeMemory(EfiLoaderCode)
0009FC00 0000      00000400 0000    2 AddressRangeMemory(EfiLoaderData)
000E4000 0000      0001C000 0000    2 AddressRangeMemory(EfiLoaderData)
00100000 0000      3FE90000 0000    1 AddressRangeMemory(EfiLoaderCode)
3FF90000 0000      0000E000 0000    3 AddressRangeMemory(EfiBootServiceCode)
3FF9E000 0000      00032000 0000    4 AddressRangeMemory(EfiBootServiceData)
3FFD0000 0000      0000E000 0000    2 AddressRangeMemory(EfiLoaderData)
3FFE0000 0000      00020000 0000    2 AddressRangeMemory(EfiLoaderData)
FEE00000 0000      00001000 0000    2 AddressRangeMemory(EfiLoaderData)
FFF00000 0000      00100000 0000    2 AddressRangeMemory(EfiLoaderData)
Dump Memory map v1.0.0 by Harrison Hsieh

【參考】

E820 http://lrs.uni-passau.de/support/doc/interrupt-57/RB-1692.HTM#Table555
Sanos e820loop http://www.jbox.dk/sanos/source/sys/boot/ldrinit.asm.html
E820簡介 http://blog.csdn.net/gxfan/archive/2008/09/22/2962236.aspx
INT 15h, AX=E820h - Query System Address Map http://www.uruk.org/orig-grub/mem64mb.html

【備註】

好用的DOS下測試記憶體工具Memtest86+ http://www.memtest.org/

【問題】

如何查看 Status Register?

【Opera】好用的Opera

標籤： opera, utility

【安裝】

Ubuntu 9.10/WinVista/MacOs
http://www.opera.com/

【滑鼠手勢】

開新分頁/關分頁/上一頁/下一頁
參考 http://help.opera.com/Windows/10.10/zh-tw/mouse.html

【發音】

英語發音

【快速撥號】

設定成加寬加大(5x4)為宜

【widgets】

BBC Radio Real
Google Translator

【參考】

http://jedi.org/blog/archives/005897.html

【Shell】grep

標籤： grep, shell

grep如果要作recursive尋找還要下一堆參數太麻煩了，可以寫一個script，假設命名為 /usr/bin/grab

#!/bin/bash
{
 grep "$@" -rsi *
}

$@代表用所有的輸入的參數當條件，例如

$ grab “Any string you wanna grab”

就會跑出要查詢字串的結果。

【參考】

Shell script內定的系統變數 http://yuanann.pixnet.net/blog/post/13382583

【Keyboard】Key Mapping

標籤： keyboard

KbcProcessKeyCode
KbcPowerOffSystem
WrapShowVersionHotKeyHandler

【參考】

Linux Keycode Table
http://www.comptechdoc.org/os/linux/howlinuxworks/linux_hlkeycodes.html

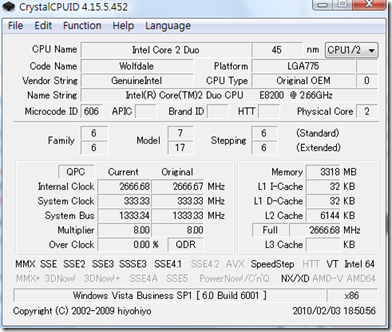

【CrystalCPUID】查詢CPUID

標籤： cpuid, CrystalCPUID

【環境】

Windows Vista。

【目的】

查詢 CPUID 資訊。

【步驟】

下載 CrystalCPUID http://crystalmark.info/software/index-e.html
執行 CrystalCPUID.exe
其他資料請自行參考。

【Eclipse】Eclipse相關文章(tbd)

標籤： eclipse

整理Eclipse相關文章

【Java】

用Java寫個Hello World (Ubuntu)

【C/C++】

用C寫個Hello World (Ubuntu) (tbd)
Git Plugin:: jgit(Windows)

【其他】

用Wine帶Editplus/SourceInsight(tbd)

【FastStone】FastStone Photo Resizer

這款軟體可以按照需求批次縮圖，有提供綠色版本。

【官網】

Faststone Photo Resizer http://www.faststone.org/

【使用】

以下為縮圖使用方式，只摘錄其中重要片段。

要設定圖片大小請先選取視窗右下方的 Use Advanced Options(Resize…) | Advanced Options
選擇 In Percentage，再更改要縮放的大小。後選 OK ，返回主視窗。
回到主視窗後，如果有需要指定輸出資料夾，請設定#1圖的 Output Folder。
接下來按 Convert，就會輸出要轉檔的圖片到輸出資料夾。

【其它】

Faststone Image Viewer http://www.faststone.org/ 和 Photo Resizer也有一樣的功能。

【雜記】一月份就像坐雲霄飛車

突然覺得日子過得好快，2010年已經過了一個月了。
覺得還是盡可能寫一下生活札記，以後才知道到底在忙甚麼。

▲上禮拜老婆買的水仙今天開花了，放在客廳和房間，香氣濃厚且非常雅緻。

【20100122 】看看九個月大的小Baby

早上起來先從我家這邊到板橋去載老婆她的朋友到好事多，他的朋友買了麵包和一些東西。中午先在老婆的朋友的朋友家開的麵店解決。是韓國人開的麵店，泡菜非常入味。傍晚載她朋友到五分埔換之前買的衣服。由於後來他朋友買的東西太多了，後來又幫他跑了一趟板橋載東西回去。而她到又到太原街換東西。

老婆的朋友是淡江中文班的同學，也是之前我們搬到新家第一個周末都會來住的客人。會去年十個月都由台南到台北上中文班，結果也順便在五分埔和太原街買到變成批客(就是買東西有批貨價)。真是灰熊厲害。

晚上回家順便去看老婆板橋三姑姑家看她兒子(我老婆要叫表哥)九個月大的小朋友。也在三姑姑家看完豬哥會社才回家。

由台北市民大道要上華江橋那段，陸橋上面路上的標示有點怪，開車要小心一點。

【20100123】之後幾天忘了在忙什了

【20100128】幫老婆的同事整理MacBook

這天請假在家，老婆的同事帶了新買的macbook到我家整理，陸陸續續幫他灌了幾個軟體

winebottler，用來搭配格式工廠作轉檔
opera，好用的browser
vlc，不過這部分字幕沒設定好，因為忘記怎麼設定了
realplayer 看rm/rmvb的軟體

我覺得如果沒有很特別的需求，如果只是打報告上上網，一般用途的話，很建議買Mac，可以避免一堆煩人的病毒…的問題。如果還有需要用到Windows環境的軟體(ex.Office)，用BootCamp/VMware再把Windows裝上去就好。尤其很多實用的工具Mac買機器都有送(剪輯軟體…)，不用再特別去找了。家裡老婆那台iMac雖然等級不高，但剛好買在出清價，Ram加到4G，那時買33900。還算划得來。

【20100129】處理 Edid 的事

禮拜五晚上在公司忙到快11點才回家。原來多加外接螢幕讀的port要改變。

【20100130】禮拜六好像睡了一天

早上睡了一天，晚上又爬起來摸東摸西的，半夜才睡。

【20100131】老家寄了帝王柑上來

拿一些帝王柑去給老婆的三姑姑。原來堤頂大道一直開就可以上市民大道，不用從快到成美橋那邊的南京東路那邊轉上去。

回程去玉成公園那邊還同學電鑽，很幸運的找到一個停車位。離開成美橋又順路到好市多補貨。買了一瓶醬汁，用來配麵非常好吃。

【Shell】fdisk

標籤： fdisk, shell

【目的】

了解 Partition type

【方式】

使用 fdisk 自帶的 l 參數。

$ fdisk -l

Disk /dev/sda: 21.5 GB, 21474836480 bytes
255 heads, 63 sectors/track, 2610 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes
Disk identifier: 0x0002c4f9

所用裝置 Boot      Start         End      Blocks   Id  System
/dev/sda1   *           1        1494    12000523+  83  Linux
/dev/sda2            1495        1566      578340    5  延伸的
/dev/sda3            1567        2610     8385930   83  Linux
/dev/sda5            1495        1566      578308+  82  Linux swap / Solaris

【TurboC】Turbo C 2.0 安裝與使用

標籤： edid, tc

【下載】

【安裝】

打算在一個做好用 DOS 開機的拇指碟上使用。
所以解開下載的安裝檔，放到拇指碟。

【使用】

用拇指碟開機，進入 tc201 這目錄，打 tc。
下載 http://my.execpc.com/~geezer/code/edid.c 程式編譯看看。
關於如何編譯，請參考網路其他資源。

【參考】

Turbo C 3,0(need >win95) http://www.brothersoft.com/turbo-c-download-182798.html
edid.c 可以抓取外接monitor，再研究看看如何作的。
