【WinIO】說明與使用


WinIO http://www.internals.com/

【目的】

  1. 在 WinXP底下直接控制 IO Port ，如 LPT Port。

【安裝】

WinIO第三版下載之後解開，會看到下面幾個檔案，摘錄一下要注意的

  • Binaries
    • WinIo32.dll/WinIo32.sys 要和執行檔放在同一路徑
    • WinIo64.dll/WinIo64.sys 要和執行檔放在同一路徑
    • DumpPhys.exe/DumpPort.exe 作者用C#寫的範例
  • Source
    • Dll/winio.h 給SourceCode include 用的 ，要和程式放在同一路徑
    • Drv/winio_nt.h 給SourceCode include 用的 ，要和程式放在同一路徑
  • Help
    • WinIo.chm 說明文件
  • Samples
    • DumpPhys/DumpPort 作者用C#寫的範例的原始碼

【使用】

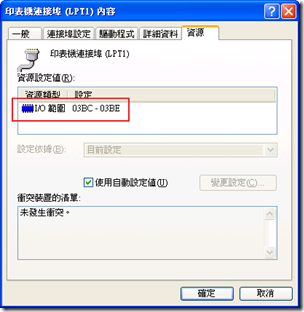

  1. 第一步先確定你要存取的 io port adress，這邊以 LPT 當例子，目前的IO range 就是 03BC - 03BE。
  2. 硬體
    1. 以LPT Port 做輸出。
    2. 線路圖（待補）
      基本上就是 lpt 的 data port 直接接到 LED陰極。
  3. Qt 程式
    1. Include File
      #include "winio.h"
    2. 基本程式: 使用 QLibrary
      （注意： 基本上是可以動的，但在 SetPortVal時會有緩衝區滿溢的問題需解決/研究）

#include <qlibrary>
typedef bool(*InitializeWinIoFunc)();
typedef bool(*ShutdownWinIoFunc)();
typedef bool(*SetPortValFunc)(WORD, DWORD, BYTE);

QLibrary mylib("WinIo32");
if(mylib.load()){
  //QMessageBox::information(this,tr("info"),tr("WinIo32 Load OK!"));
  InitializeWinIoFunc InitializeWinIo=(InitializeWinIoFunc)mylib.resolve("InitializeWinIo");
  if (InitializeWinIo) { QMessageBox::information(this,tr("info"),tr("InitializeWinIo!"));}
  bool Result = InitializeWinIo();
  if(!Result) {QMessageBox::information(this,tr("info"),tr("InitializeWinIo fail!"));}
  }

if(mylib.isLoaded()){
  SetPortValFunc SetPortVal=(SetPortValFunc)mylib.resolve("SetPortVal");
  if (SetPortVal) { QMessageBox::information(this,tr("info"),tr("SetPortVal!"));}
  bool Result = SetPortVal(0x3bc,0x00,1);
  if(!Result) {QMessageBox::information(this,tr("info"),tr("SetPortVal fail!"));}
    }

if(mylib.isLoaded()){
  ShutdownWinIoFunc ShutdownWinIo=(ShutdownWinIoFunc)mylib.resolve("ShutdownWinIo");
  if (ShutdownWinIo) { QMessageBox::information(this,tr("info"),tr("ShutdownWinIo!"));}
  bool Result = ShutdownWinIo();
  if(!Result) {QMessageBox::information(this,tr("info"),tr("ShutdownWinIo fail!"));}
}
if(mylib.isLoaded()){mylib.unload();}
    3. 使用 Win32 API(程式碼還有改善空間，不過基本上動作沒問題)
      typedef bool (CALLBACK* InitializeWinIoFunc)();
typedef bool (CALLBACK* ShutdownWinIoFunc)();
typedef bool (CALLBACK* SetPortValFunc)(WORD, DWORD, BYTE);

HINSTANCE hDLL; // Handle to DLL
InitializeWinIoFunc lpfnInitializeWinIo; // Function pointer
ShutdownWinIoFunc    lpfnShutdownWinIo;
SetPortValFunc        lpfnSetPortVal;

bool uReturnVal;

hDLL = LoadLibrary(L"WinIo32.dll");
if (hDLL != NULL)
{
  lpfnInitializeWinIo = (InitializeWinIoFunc)GetProcAddress(hDLL,"InitializeWinIo");
  lpfnShutdownWinIo = (ShutdownWinIoFunc)GetProcAddress(hDLL,"ShutdownWinIo");
  lpfnSetPortVal = (SetPortValFunc)GetProcAddress(hDLL,"SetPortVal");

  if ((!lpfnInitializeWinIo) || (!lpfnShutdownWinIo) || (!lpfnSetPortVal))
  {
    // handle the error
    FreeLibrary(hDLL);
    QMessageBox::information(this,tr("info"),tr("Load Dll Fail!"));
  }
  else
  {
    // call the function
    uReturnVal = lpfnInitializeWinIo();
    uReturnVal = lpfnSetPortVal(0x3BC,0x55,1);
    uReturnVal = lpfnShutdownWinIo();
}
FreeLibrary(hDLL);
}

【待補】

  1. MFC程式 (用到再補）

【驗證】

  1. 在驗證你的程式之前，建議先用現成的工具來驗證你的硬體。
    1. 打開 DumpPort.exe，填入 port address/value先驗證你的硬體是否輸出正確的值。
    2. value可以填 00/FF/55/AA 來交互驗證硬體。
  2. 打開先前寫好的程式，基本上就是看 LED 有無輸出所指定的值。

【備註】

  1. LPT 接腳目前用到 Data Port  http://en.wikipedia.org/wiki/LPT
  2. USB接腳目前用到 pin1(Vcc)/pin4(Gnd) 作供給電源的動作 http://zh.wikipedia.org/zh-cn/USB

【其他】

【參考】

【Cutecom】com port accessing


標籤： ,

據說是一套用Qt4寫的軟體讀/寫 com port 軟體，也有支援 X/Z/Y modem 傳檔的功能。

【安裝】

$ apt-get install cutecom

【使用】

  1. 選定要使用的 com port，如 /dev/ttyS0
  2. Open device

【問題】

  • 實際使用時會出現亂碼，目前不知如何解決。

【Ghex2】Linux底下的 hex edit


標籤：

【安裝】

$ apt-get install ghex

【使用】

$ ghex2 filename

【問題】

  • 不知是否能一列只顯示 16 個?

【參考】

【Solid Edge】3D繪圖設計軟體


標籤：

Solid Edge http://www.solidedge.com/

【參考】

  1. Solid Edge 線上教學區
    http://www.solid-edge.com.tw/

【Qt】QDir


【目的】

  1. 使用 Qdir 列出所在所在目錄下的檔案。
  2. 搭配QTreeWidget列出所在目錄下的檔案。

【基本方式】

  • 程式
    #include <QtGui/QApplication>
#include <QDir>
#include <iostream>

int main(int argc, char *argv[])
{
  QCoreApplication app(argc, argv);
  QDir dir;
  dir.setFilter(QDir::Files | QDir::Hidden | QDir::NoSymLinks);
  dir.setSorting(QDir::Size | QDir::Reversed);

  QFileInfoList list = dir.entryInfoList();
  std::cout << "     Bytes Filename" << std::endl;
  for (int i = 0; i < list.size(); ++i)
  {
    QFileInfo fileInfo = list.at(i);
    std::cout << qPrintable(QString("%1 %2").arg(fileInfo.size(), 10)
                                            .arg(fileInfo.fileName()));
    std::cout << std::endl;
  }
return 0;
}
  • 結果

【搭配QTree】

  • 程式
    #include <QApplication>
#include <QTreeWidget>
#include <QTreeWidgetItem>
#include <QStringList>
#include <QFile>
#include <QFileInfo>
#include <QDir>

int main(int argc, char *argv[])
{
  QApplication app(argc, argv);

  QTreeWidget *treeWidget = new QTreeWidget;
  treeWidget->setWindowTitle("QTreeWidget & Item");
  treeWidget->resize(400, 250);
  QStringList columnTitle;
  columnTitle.append("Name");
  treeWidget->setHeaderLabels(columnTitle);
  QFileInfo fileInfo(QCoreApplication::applicationDirPath());
  QStringList fileColumn;
  fileColumn.append(fileInfo.fileName());
  QTreeWidgetItem *dir = new QTreeWidgetItem(fileColumn);
  treeWidget->addTopLevelItem(dir);
  listFile(dir, fileInfo);
  treeWidget->show();
  return app.exec();
}

void listFile(QTreeWidgetItem *parentWidgetItem, QFileInfo &parent)
{
  QDir dir;
  dir.setPath(parent.filePath());
  dir.setFilter(QDir::Files | QDir::Dirs | QDir::NoSymLinks);
  dir.setSorting(QDir::DirsFirst | QDir::Name);
  const QFileInfoList fileList = dir.entryInfoList();
  for (int i = 0; i < fileList.size(); i++)
  {
    QFileInfo fileInfo = fileList.at(i);
    QStringList fileColumn;
    fileColumn.append(fileInfo.fileName());
    if (fileInfo.fileName() == "." || fileInfo.fileName() == ".." );
    else if(fileInfo.isDir())
    {
      QTreeWidgetItem *child = new QTreeWidgetItem(fileColumn);
      parentWidgetItem->addChild(child);
      listFile(child, fileInfo);
    }
    else
    {
      QTreeWidgetItem *child = new QTreeWidgetItem(fileColumn);
      parentWidgetItem->addChild(child);
    }
  }
}
  • 結果


【參考】
